আসসালামু আলাইকুম

আশা করি সবাই ভালো আছেন।অনেকদিন পর আবার আসলাম টেকটিউনে।

আজ আমি আমার সম্প্রতি শেষ হওয়া প্রোজেক্টের সাথে পরিচয় করিয়ে দেব। প্রোজেক্টটা LED Clock এর উপর।

এই প্রজেক্ট এবং ভিডিও আমার নিজের তৈরী।কোন ভুলত্রুটি হলে ক্ষমা করবেন।

এই প্রোজেক্টটাতে atmega328 ব্যবহার করেছি।কোড লিখেছি আরডুইনোতে।

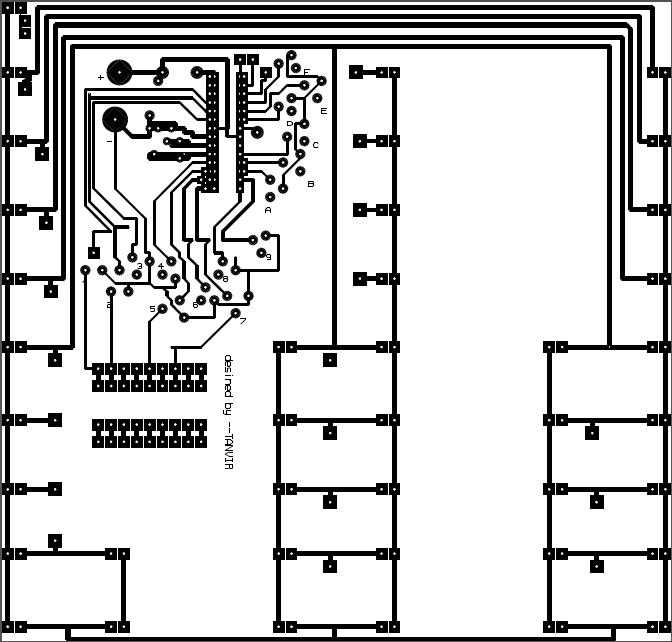

পিসিবি লেআউট

আরডুইনো স্কেচ

আরডুইনোতে আমি নতুন তাই হয়ত কোড খুব দরিদ্র।

int second=0;
int secl=0;
int secm=0;
int minute=0;
int minl=0;
int minm=0;
int hour=0;
int hrl=0;
int hrm=0;
int modeM;
int modeH;

int B[]={0,0,0,0,0,0,0,0,0,0,0,0,0,0,0};
int A[]={1,1,1,1,1,1,1,1,1,1,1,1,1,1,1};

int C[15];
int D[15];
int E[15];
int F[15];
int G[16];
int H[15];

void setup()
{

int k;
for(k=0;k<12;k++)
{
pinMode(k+2,A[k]);
}
pinMode(A0,1);
pinMode(A1,1);
pinMode(A2,1);
pinMode(A3,1);
pinMode(A4,0);
pinMode(A5,0);

int Y;
for(Y=0;Y<9;Y++)
{
C[Y]=0;
D[Y]=0;
E[Y]=0;
F[Y]=0;
G[Y]=0;
H[Y]=0;

}
int a;
for(a=0;a<6;a++)
{
C[a+9]=1;
D[a+9]=1;
E[a+9]=1;
F[a+9]=1;
G[a+9]=1;
H[a+9]=1;
}
}

void Time(int letter[])
{
int z;
for(z=0;z<12;z++)
{
digitalWrite(z+2,letter[z]);
}
digitalWrite(A0,letter[12]);
digitalWrite(A1,letter[13]);
digitalWrite(A2,letter[14]);

}

void loop()
{

secm=second/10;
minm=minute/10;
hrm=hour/10;

modeM=digitalRead(A5);
modeH=digitalRead(A4);

if(secl>9)
{
secl=0;
int e;
for(e=0;e<9;e++)
{
C[e]=0 ;
}
int j;
for(j=0;j<6;j++)
{
C[j+9]=1;
}
}

if(second>59)
{
second=0;
minute++;
minl++;
int f;
for(f=0;f<9;f++)
{
D[f]=0 ;
}
int l;
for(l=0;l<6;l++)
{
D[l+9]=1;
}

}

if(minl>9)
{
minl=0;
int g;
for(g=0;g<9;g++)
{
E[g]=0 ;
}
int m;
for(m=0;m<6;m++)
{
E[m+9]=1;
}
}

if(minute>59)
{
minute=0;
hour++;
hrl++;
int h;
for(h=0;h<9;h++)
{
F[h]=0 ;
}
int n;
for(n=0;n<6;n++)
{
F[n+9]=1;
}
}

if(hour>12)
{
hour=1;
hrl=1;
digitalWrite(A3,0);
int p;
for(p=0;p<9;p++)
{
G[p]=0;
H[p]=0;
}
G[0]=1;
G[9]=1;
H[9]=1;
G[10]=1;
H[10]=1;
G[11]=1;
H[11]=1;
G[12]=1;
H[12]=1;
G[13]=0;
H[13]=1;
G[14]=1;
H[14]=1;
}

if(secl==1){C[0]=1;C[9]=0;}
if(secl==2){C[1]=1;}
if(secl==3){C[2]=1;}
if(secl==4){C[3]=1;}
if(secl==5){C[4]=1;}
if(secl==6){C[5]=1;}
if(secl==7){C[6]=1;}
if(secl==8){C[7]=1;}
if(secl==9){C[8]=1;}

if(secm==1){D[0]=1;D[10]=0;}
if(secm==2){D[1]=1;}
if(secm==3){D[2]=1;}
if(secm==4){D[3]=1;}
if(secm==5){D[4]=1;}

if(minl==1){E[0]=1;E[11]=0;}
if(minl==2){E[1]=1;}
if(minl==3){E[2]=1;}
if(minl==4){E[3]=1;}
if(minl==5){E[4]=1;}
if(minl==6){E[5]=1;}
if(minl==7){E[6]=1;}
if(minl==8){E[7]=1;}
if(minl==9){E[8]=1;}

if(minm==1){F[0]=1;F[12]=0;}
if(minm==2){F[1]=1;}
if(minm==3){F[2]=1;}
if(minm==4){F[3]=1;}
if(minm==5){F[4]=1;}

if(hrl==1){G[0]=1;G[13]=0;}
if(hrl==2){G[1]=1;}
if(hrl==3){G[2]=1;}
if(hrl==4){G[3]=1;}
if(hrl==5){G[4]=1;}
if(hrl==6){G[5]=1;}
if(hrl==7){G[6]=1;}
if(hrl==8){G[7]=1;}
if(hrl==9){G[8]=1;}
if(hrl==10){digitalWrite(A3,1);H[14]=0;}
if(hrl==11){G[10]=1;H[0]=1;}
if(hrl==12){G[11]=1;H[1]=1;}

if(modeM==1)
{
minute++;
minl++;
}
if(modeH==1)
{
hour++;
hrl++;
}

int s;
for(s=0;s<51;s++)
{

Time(C);
delayMicroseconds(3165);
Time(D);
delayMicroseconds(3165);
Time(E);
delayMicroseconds(3165);
Time(F);
delayMicroseconds(3165);
Time(G);
delayMicroseconds(3165);
Time(H);
delayMicroseconds(3165);

}

second++;
secl++;

}

এই ভিডিও এবং টিউন share এবং copy করা যাবে।তবে অনুরোধ নিজের নামে চালিয়ে দিবেননা।

প্রজেক্টের উপর একটা ভিডিও শেয়ার করতেছি। কোন কিছু বুঝতে অসুবিধা হলে টিউমেন্ট বক্সতো আছেই।

ভিডিও দেখতে এখানে ক্লিক করুন
