কিভাবে আইপিএস এর সংযোগ দেওয়া হয়?

দয়া করে সবাইকে বলতে বাধ্য হচ্ছি যে, যদি ইতপূর্বে এরকম টিউন হয়েই থাকে তবে যেহেতু আমার জানা নেই সেইহেতু এটিই আমার কাছে প্রথম আর দর্শনের ভাষায় বিতর্কিত ভাবে বলতে হচ্ছে কোনটি আগে প্রত্যক্ষ না পরোক্ষ।

গল্পটি এরকম যদি বলি ধান গাছ দেখতে কেমন? যারা দেখেছেন তারা তো তারাই আর যারা না দেখেছেন ( ছোট খোকা ) তাদের কাছে ইহা দ্বারা ঘরের ফার্নিচার তৈরী করাও সম্ভব।

যাহোক ................  ( যদি আপনার ভাল লাগে )

নিচের চিত্রটি খেয়াল করুন :

সাধারণ সংযোগের মত মনে হলেও এটি কিন্তু সাধারণ সংযোগ নয়।

১। বাম পাশের এসি ২২০ ভোল্ট কারেন্ট স্বাভাবিক সংযোগ দ্বারা তৈরী।

২। ডান পাশের এসি ২২০ ভোল্ট কারেন্ট প্রথমে আইপিএস........>ব্যাটারী.......>আইপিএস......> আউটপুট ফর্মুলায় চলে।

ব্যাখ্যা :

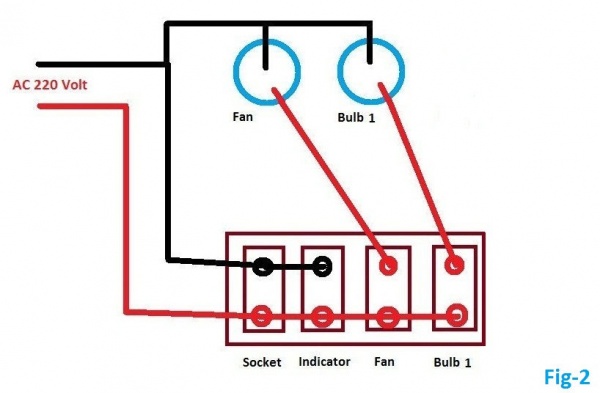

১। ফিগার ২: সাধারন বিদ্যুৎ সংযোগ লাইন।

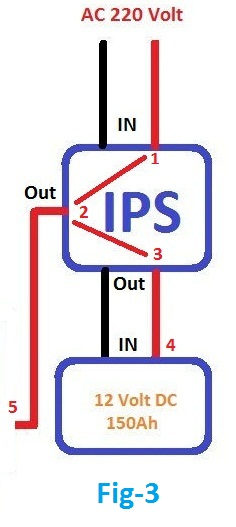

২। ফিগার ৩: আইপিএস লাইন। বিদ্যুৎ থাকা অবস্থায় ১+২+৫ এর মাধ্যমে বিদ্যুৎ সরবরাহ হয়। আর বিদ্যুৎ না থাকলে ৪+৩+২+৫ এর মাধ্যমে বিদ্যুৎ সরবরাহ হয়।

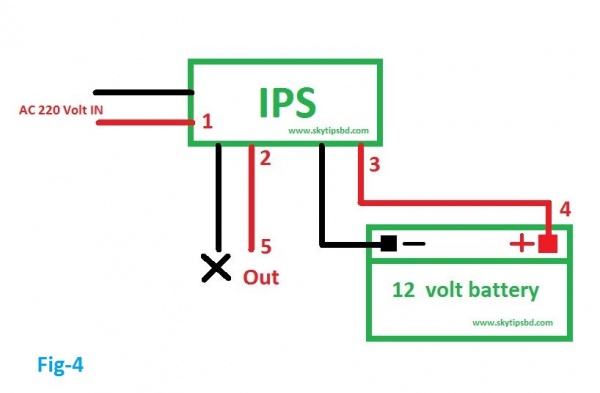

৩। ফিগার ৪:

(ক) বিদ্যুৎ থাকলে--- ১+২+৫
(খ) বিদ্যুৎ না থাকলে------৪+৩+২+৫

এখানে মনে রাখতে হবে আউটপুট বিদ্যুৎ পাওয়ার ক্ষেত্রে ৫ নং পিন লক্ষ্যনীয় এবং শুধুমাত্র পজেটিভ লাইন আউটপুট হিসাবে নেওয়া হয়। নেগেটিভ লাইনের ক্ষেত্রে বাসার পূর্বের নেগেটিভ লাইন থেকে নিলেই চলবে।

সাধারণত বিদ্যুৎ থাকা অবস্থায় ( ডান পাশের এসি ২২০) কারেন্ট আইপিএস এর মধ্য থেকে রিলে সুইচ এর মাধ্যমে সরাসরি বাল্ব ২ এর সুইচ এ যায় এবং বিদ্যুৎ চলে গেলে ব্যাটারীর ব্যাকআপ থেকে আইপিএস এর রিলের মাধ্যমে বাল্ব ২ এর সুইচ যায়।

অন্যদিকে সকেট, ইন্ডিকেটর, ফ্যান, বাল্ব ১ এ সরাসরি সাধারণ লাইন দেয়া থাকে।

অনেকদিন পরে লিখতে বসার কারণ উপরের দর্শনবাদী।

ধন্যবাদ সকলকে। ভুল হলে ক্ষমা করবেন। মন চাইলে আমার আকাশে ঘুরে আসতে পারেন। আর না চাইলে ভুলেও ক্লিক করবেন না। আমরা আমরাই তো। ইউ ক্যান গেট এ্যানিমোর এ্যাট ইয়োর হোম।
